图的基本概念

  • 无序结点对： 结点对和次序无关

        <img src="https://s1.ax1x.com/2020/04/02/GYJSYR.png" width = 40% height = 40% div align=left />

  • 有序结点对： 结点对和次序有关

  • 邻接 邻接是点与点或者边与边之间的关系。在无向图中，如果两个点之间至少有一条边相连，则称这两个点是邻接的。同样，如果两条边有共同的顶点，则两条边也是邻接的。

  • 关联： 关联是点与边之间的关系。一个点如果是一条边的顶点之一，则称为该点与该边关联

  • 悬挂点： 度数为1的点

  • 孤立点： 度数为0的点
  • 自环，自回路

顶点的度

在无向图中，指与该顶点相关联的边的条数。

  • 偶度顶点： 度数为偶数的顶点
    奇度顶点： 度数为奇数的顶点
  • 入度： 以结点v为终点的边数 $d_i(v)$ input
    出度： 以结点v为起点的边数 $d_o(v)$ output
    $d(v)$=$d_i(v)$+$d_o(v)$
  • 有向图中，某个顶点有自环，则该顶点的出度和入度分别加1

图的分类

  • 有向图： 图中的所有边均为有向边。
  • 无向图： 图中的所有边均为无向边。
  • 多重图： 含有平行边的图
  • 简单图： 不含有自环和平行边的图
  • 有限图： 顶点集和边集均为有限集的图

    子图

  • 子图： 图G’中的点集和边集为图G的子集（G’=<V’，E‘>，G=且V’$\subseteq$V,E’$\subseteq$E）G’为G的子图
  • 真子图： 图G’中的点集和边集为图G的子集（G’=<V’，E‘>，G=且V’$\subseteq$V,E’$\subset$E）G’为G的子图
  • 生成子图： 图G’中的点集与G相等，边集为G的子集（G’=<V’，E‘>，G=且V’=V,G’$\subseteq$G）G’为G的生成子图

    (n,m)图

  • (n,m)图： 一个具有n个结点（阶）、m条边所组成的图。
  • 零图： (n,0)一个没有边的图
  • 平凡图： (1,0)只有一个点的图
  • 空图： 顶点集和边集均为空

    完全图

  • 无向完全图： 无向简单图G (n,m) ，如果其n个结点中的每一个均与其余n-1个结点邻接。
    边数m=$\frac{n(n-1)}2$

  • 有向完全图： 有向简单图G (n,m) ， 如果其n个结点中的每一个均与其余n-1个结点邻接。
    边数m=n(n-1)

    补图

    G的补图是由G的所有顶点和为了使G成为完全图所需要添加的那些边所组成的图。

d次正则图

每个顶点均有相同度d的图。

  • n阶零图是0次正则图
  • n个顶点的完全图是(n-1)次正则图。

定理 8.1

设$G=（V,E）$,${\sum_{v\in V}^{}}d(v)=2|E|$

  • 度数和必为偶数
  • 任何(n,m)图中奇度顶点必为偶数个。

图的表示方法

  • 定义描述法： 用点的集合和边的集合来表示
  • 图形表示法： 用小圆圈——顶点；线段——边
  • 矩阵表示法： 用二进制的数{0，1}表示图中点与点、点与边的关系

有权图

  • 权： 附在边旁说明某种信息的数据
  • 有权边(带权边)： 带有权的边
  • 有权图(带权图)： 图中的边均是有权边之图

通路 回路 连通图

通路

  • 简单通路： 若通路中的所有边互不相同称为简单通路
  • 基本通路： 若通路中的所有顶点互不相同称为基本通路。
  • 基本通路一定是简单通路
  • 完备通路： 该通路既是简单回路，又是基本回路

    回路

  • 基本回路： 若回路长度大于等于3，且所有顶点除了起点和终点是相同点外，没有其他相同顶点在回路中出现。

短程

短程（距离）：两个顶点间有若干条通路，必有一条长度最短（经过的边最少）

定理 8.2

一个有向(n,m)图中任何基本通路长度不超过(n-1)，而任何基本回路长度均不超过n。

连通图

可达

设$G=$, P,Q是两个顶点 ，若存在一条从P到Q的通路，则称P到Q是可达的

无向图连通

一个无向图G，如果它的任何两结点间均是可达的，则称图G为连通图；否则，称为非连通图。

有向图连通

一个有向连通图G，

  • 弱连通： 如果忽略边的方向后其无向图是连通的
  • 单向连通： 如果其任何两点间至少存在一向是可达的
  • 强连通： 如果其任何两点间均是互相可达的

三者关系

  • 强连通一定是弱连通，一定是单向连通
  • 单向连通一定是弱连通

强连通判定
一个有向图D是强连通 $\leftrightarrow$ D中有一个回路，它至少包含每个顶点一次

图的矩阵表示

邻接矩阵

描述结点与结点之间的关系
$a=(a{ij}){n*n}$
$M_{ij}=\left{\begin{array}{l}1\;v_i与v_j是邻接的\0\end{array}\right.$

无向图

  • 无向图的邻接矩阵是对称的
  • 每行元素之和恰好为该顶点的度
  • 所有元素之和等于2m

有向图

  • 有向图的邻接矩阵一般是不对称的

  • 求一个有向图某点的度数：入度+出度
    将该点对应的行列布尔数相加，分别即为出度和入度的度数
    $do(v_i)={\sum{k=1}^{n}}a{ik}$
    $d_i(v_i)={\sum    {k=1}^{n}}a_{ki}$
    $d(v_i)=d_o(v_i)+d_i(v_i)$

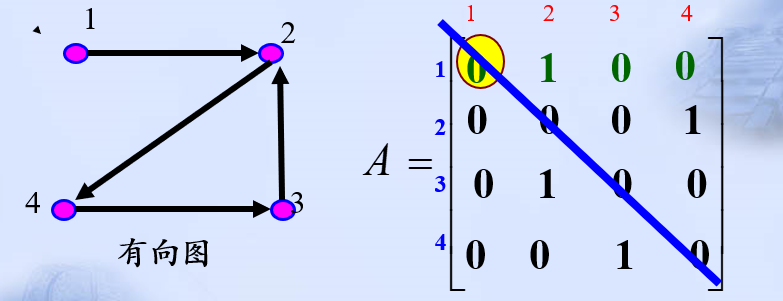

    $A=\begin{bmatrix}0&1&0&0\0&0&0&1\0&1&0&0\0&0&1&0\end{bmatrix}$
    2的度数=（0+0+0+1）+（1+0+1+0）=3

特殊矩阵

  • 若邻接矩阵的元素全为零，则对应的图是零图。
  • 若邻接矩阵除主对角线元素为0，其他全为1,则对应的图是连通的且为简单完全图。

定理 8.3（矩阵相乘）

设邻接矩阵为A的无向简单图，则$A^k$(k=1,2,3…)的元素是连接$vi$到$v_j$的长度为k的通路的总数，而$a{ii}^k$为$v_i$到$v_i$长度为k的回路总数。

可达矩阵

$M_{ij}=\left{\begin{array}{l}1\;v_i与v_j是可达的\0\end{array}\right.$

连通矩阵

对无向图G, n阶方阵C称为G的连通矩阵

可达矩阵

对有向图D, n阶方阵C称为可达矩阵

求可达矩阵方法

法一： A为邻接矩阵 $P=A+A^2+A^3+…+A^n$
法二： 邻接矩阵A当作关系矩阵，求连通矩阵就相当于求A的传递闭包。 $t(R)=U_{i=1}^\infty =R\cup R^2\cup R^3\cup…\cup R^n\$

关联矩阵

无向图

对于无自环的无向图G，其关联矩阵$MG=(a{ij}){n*m}$
$M{ij}=\left{\begin{array}{l}1\;v_i与e_j是关联的\0\end{array}\right.$

  • 关联矩阵中每列包含两个1；（一个边必和两个点关联）
  • 每行元素之和等于该顶点的度；
  • 一行元素全为0，对应的顶点为孤立点

    有向图

    $M_{ij}=\left{\begin{array}{l}1\;v_i是e_j的起点\-1\;v_i是e_j的终点\0\end{array}\right.$

  • 关联矩阵中每列包含两个1；
  • 每行中1的个数为该点的出度，-1的个数即为该点的入度
  • 一行元素全为0，对应的顶点为孤立点
